SLP74AHC14是一款高速硅柵CMOS器件。
SLP74AHC14包含六個獨立反相器。每個通道都為一個獨立的反相器。由于施密特觸發(fā)器的作用，該器件能夠將緩慢變化的輸入信號轉換為快速變化的無抖動輸出信號。
均衡的傳輸延遲
輸入端具有施密特結構
允許輸入大于VCC的電壓
兼容CMOS電平輸入
ESD保護性能：
HBM>2000V
CDM>1000V
閂鎖性能超過100mA
額定溫度范圍：-40°C~+85°C和-40°C~+125°C
| 產品名稱 | 封裝形式 | 打印名稱 | 環(huán)保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SLP74AHC14EB | SOP-14-225-1.27 | AHC14 | 無鹵 | 料管 | |
| SLP74AHC14EBTR | SOP-14-225-1.27 | AHC14 | 無鹵 | 編帶 | |
| SLP74AHC14JY | TSSOP-14-225-0.65 | AHC14 | 無鹵 | 料管 | |
| SLP74AHC14JYTR | TSSOP-14-225-0.65 | AHC14 | 無鹵 | 編帶 |

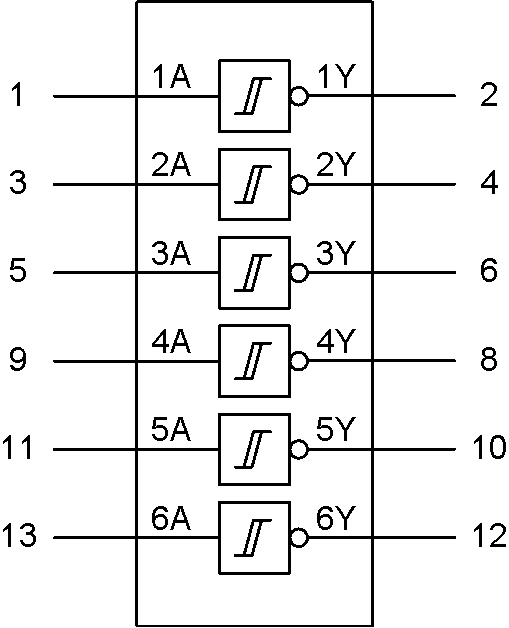

圖1. 功能圖
圖2. 邏輯圖（單個施密特觸發(fā)器）
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SLP74AHC14 | 264 | 2024-04-02 | SLP74AHC14 簡要版說明書 |
